YBW-12 预装式箱式变电站(欧式)
YBW-12 预装式箱式变电站适用于城市公共配电、路灯配电、工矿企业、市区建筑、住宅小区、油田、码头、宾馆、公园及工地施工等，可实现环网或终端型供电方式。完全符合GB17467《高压/低压预装式变电站》标准。
型号及含义
使用条件
■ 海拔高度:≤1000m;环境温度:-25℃~+40℃;
■ 温度:最高月平均气温+30℃，最高年平均气温+20℃;
■ 相对湿度:日平均值不大于95%，月平均值不大于90%;
■ 防震水平:水平加速度0.4m/s2，垂直加速度0.15m/s2;
■ 安装地点无剧烈冲击、无严重污染和化学腐蚀、无导电尘埃及爆炸危险，当不能满足正常使用条件要求时，请用户与我公司协商解决。
技术参数
| 序号 | 名称 | 单位 | 高压电器 | 变压器 | 低压电器 |
| 1 | 额定电压 | kV | 6-10 | 6/0.410/0.4 | 0.4 |
| 2 | 额定容量 | kVA | 50~1600 | ||
| 3 | 额定电流 | A | 200、400、630 | 100~3200 | |
| 4 | 额定短路开断电流 | A | 负荷开关400-630 | 15~63kA | |
| kA | 组合开关取决于熔断器 | ||||
| 5 | 额定短时耐受电流 | kA | 16,20(4s) | 15(1s) | |
| 30(1s) | |||||
| 6 | 额定峰值耐受电流 | kA | 31.5,50 | 30 | |
| 63 | |||||
| 7 | 工频耐压(1min) | kV | 相对地及相间32/42 | 25/35(油浸) | ≤0.3,2 |
| 隔离断口36/48 | 20/28(干式) | >0.3,2.5 | |||
| 8 | 雷电冲击耐压(峰值) | kV | 相对地及相间60/75 | 60/75 | |
| 隔离断口70/85 | |||||
| 9 | 箱体防护等级 | IP23 | |||
| 10 | 噪声水平 | db | 55 | ||
| 11 | 执行标准 | GB/T 17467《高压低压预装式变电站》 | |||
| DL/T537《6-35kV箱式变电站订货技术条件》 |
注：变压器容量小于200kVA 时项5、6不作要求。

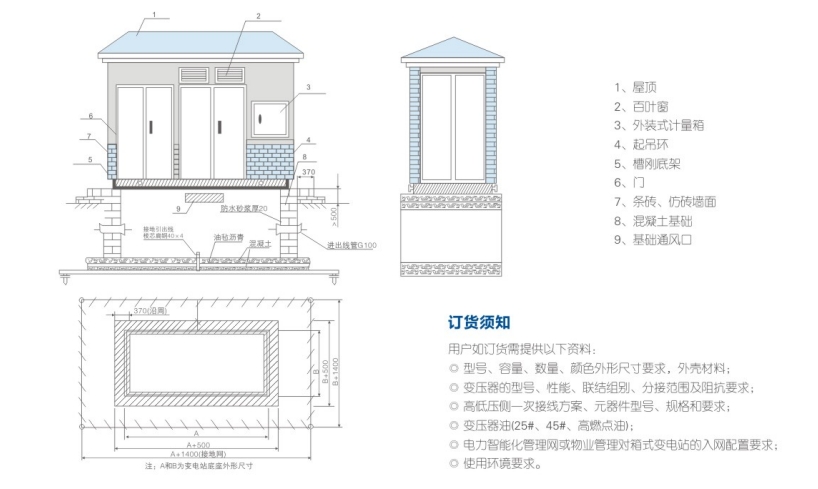

安装尺寸图
