概述

TD-1000 智能配电自动化站所终端 (DTU),  是根据配网自动化最新发展需求，汲 取计算机技术，数字信号处理技术，电网故障检测技术，针对各种中压环网柜，中压环 网箱(开闭所),中压箱变，小型变电站等而研制的配网自动化终端产品。

TD-1000 智能配电自动化站所终端设备 (DTU)  的设计，制造和检测，全面采用国   际 IEC 标准，国家、电力行业及企业有关标准，其能为12KV 主站提供配电系统运行控   制及管理所需的数据，实时监测12kV 的线路电压，线路电流，零序电流设备状态等运   行及故障信息，执行主站给出的对一次设备的控制调节指令，通过“遥信，遥测，遥控” 的三遥功能，从而实现配网自动化的各项指标功能。

TD-1000 智能配电自动化站所终端设备(DTU),  采用集散式设计模式和强大的软、 硬件组态配置功能，具备多种方式的通讯接口和多种标准通讯规约，除具备终端内部数 据管理功能，对外还可转发配电室或开闭所内电能表，PLC 及直流屏数据，通过标准统 一接口与主站系统通信完成数据传输等功能，即满足了DTU 实时性要求，也实现了数 据存储记录功能，同时又可实现线路微机保护独立配置功能，成功解决了测控，保护，  通讯兼容共存问题，达到了简化站端设备种类的目的。

主要功能

主要功能(标配):

■三遥功能：遥测，遥信，遥控；

■保护功能：过流保护，速断保护，限时速断保护，零序保护，定时限保护；

■通讯功能：101非平衡规约，104规约，RS232 接口，RS485 接口； 重合闸功能：重合闸后加速，闭锁；

■其它功能：实时时钟，事件记录，配弹簧机构；

   SOE, 双 PT 供电，电子式互感器，蓄电池，超级电容，配永磁机构，配电磁机构， GPRS 通讯，CDMA  通讯，以太网接口2个，光纤通讯，载波通讯，通讯加密，线损 模块，故障录波功能等。

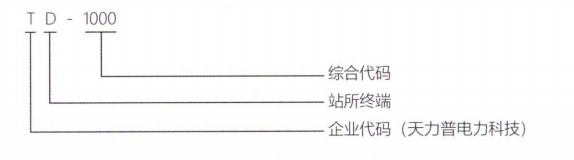

型号及含义

产品特点

■满足国家电网调(201)168号《关于加强配网自动化系统安全防护工作的通知》的相关安全防护要求，获得中国电科院的双向加密安全测试 合格报告；

■通过了国家网网和南方电网的规约一致性测试，符合2015年专项测试的要求；

■具备双网口，双IP通讯功能，支持连接多个不同的主站功能；

■两终端主控单元均采用全铝机箱设计，轻巧美观；

■规约完善，处理功能强大，即支持以不同的规约接入站内不同的设备；

全部采用工业级元器件，所有与外界的连接均已充分的电气隔离，并内置浪涌保护电路和电源滤波器，专门的EMC 设计；

提供多种人机界面操作方式以供用户选择，包括触摸液晶显示器，电脑连接等； 口设备支持多个通道，多种运动规约同时运行，各通道可以灵活配置规约；

■硬件采用32位工业级高级性能专业 DSP, 保证了系统准确性和稳定性，处理能力强大，数据采集和数据计算处理并行；

■软件采用嵌入式操作系统 Linux 平台，模块化系统结构，性能稳定性可靠，功能的增添或升级易于实现；

■多电源设计，双交流电源和后备蓄电池供电，低能耗设计并具备蓄电池远端活化功能。
